腔体内核心工艺部件

产品分类：半导体设备零部件加工

产品应用

适配传输腔、工艺腔等各类腔体的精密制程场景

产品工艺

加工精度：采用五轴精密加工，尺寸公差控制在 ±0.005mm 内，孔位偏差≤±0.01mm

表面处理：超洁净钝化 / 抛光工艺，去除表面微瑕疵

洁净管控：全程在百级无尘车间生产、包装，避免颗粒污染

订购热线：18118873236

产品详情

- 来图定制 -

腔体内核心工艺部件

腔体内核心工艺部件主要包括静电卡盘（ESC）、气体分配板（Gas Distribution Plate）、腔体衬套（Chamber Liner）、聚焦环（Focus Ring）及遮蔽组件（Shroud Assembly）。其作为工艺发生的直接物理界面与反应环境载体，是决定芯片制造良率、均匀性及产能的核心要素。

►产品技术原理：

►性能规格与优势：

►产品结构设计：

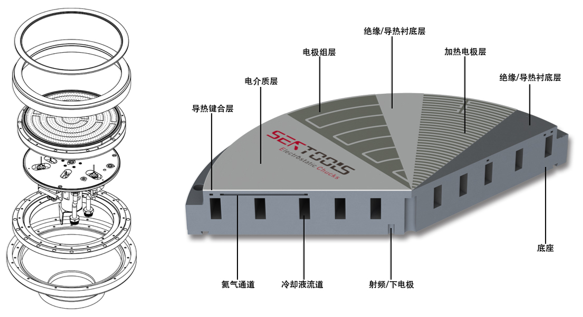

静电卡盘：

智能夹持层：优化电极图案，消除夹持力空洞，确保晶圆零位移。
精准温控层：24/96区独立控温，结合嵌入式传感器，实现实时闭环反馈。
坚固基底层：集成高效冷却流道，耐受 >5kV 工艺偏压，结构寿命>10⁵次热循环。

气体分配板：

分区智能供气：中心/边缘流量独立可调，主动补偿工艺边缘效应。
抗变形结构：基于热力学仿真优化支撑，确保高温下平面度<0.1mm。
微孔精密加工：激光钻孔与等离子抛光，孔径公差±10µm，内壁镜面光滑。

模块化与易维护性

衬套分片设计：仅更换高磨损区域，降低维护成本50%以上。
标准化快速接口：机械与电气接口标准化，平均更换时间（MTTR）<4小时。
集成健康诊断：可选配传感器，实现预测性维护，避免非计划停机。

►应用领域：

• 等离子体刻蚀设备
• 薄膜沉积设备（PVD/CVD/ALD等）
• 离子注入设备
• 快速热处理/扩散设备
• 干法清洗设备

►经济效益分析：
