腔体

产品分类：半导体设备零部件加工

产品应用

半导体制造，光电设备，核心反应腔

产品工艺

精密机加工，特种焊接，表面处理（等离子喷涂/钝化）

订购热线：18118873236

产品详情

- 来图定制 -

工艺腔体

工艺腔体是半导体设备的“心脏”，是承载晶圆并完成刻蚀、薄膜沉积、离子注入等核心工艺的精密真空反应容器。它直接决定整机设备的工艺窗口、芯片良率与生产效率，是5nm、3nm等先进技术节点不可或缺的核心硬件。

►核心定位：

超高真空环境：稳定维持 10−6 Pa10−6Pa 至 10−9 Pa10−9Pa 的超高真空，消除空气分子干扰，为工艺提供纯净基底。
多物理场协同平台：集成气体输送、温度控制、等离子体激发、晶圆传输等子系统，实现复杂工艺的精准控制。
良率第一道防线：腔体内壁洁净度、材料纯度与密封性，是减少颗粒污染和缺陷产生的根本保障。

►结构设计：

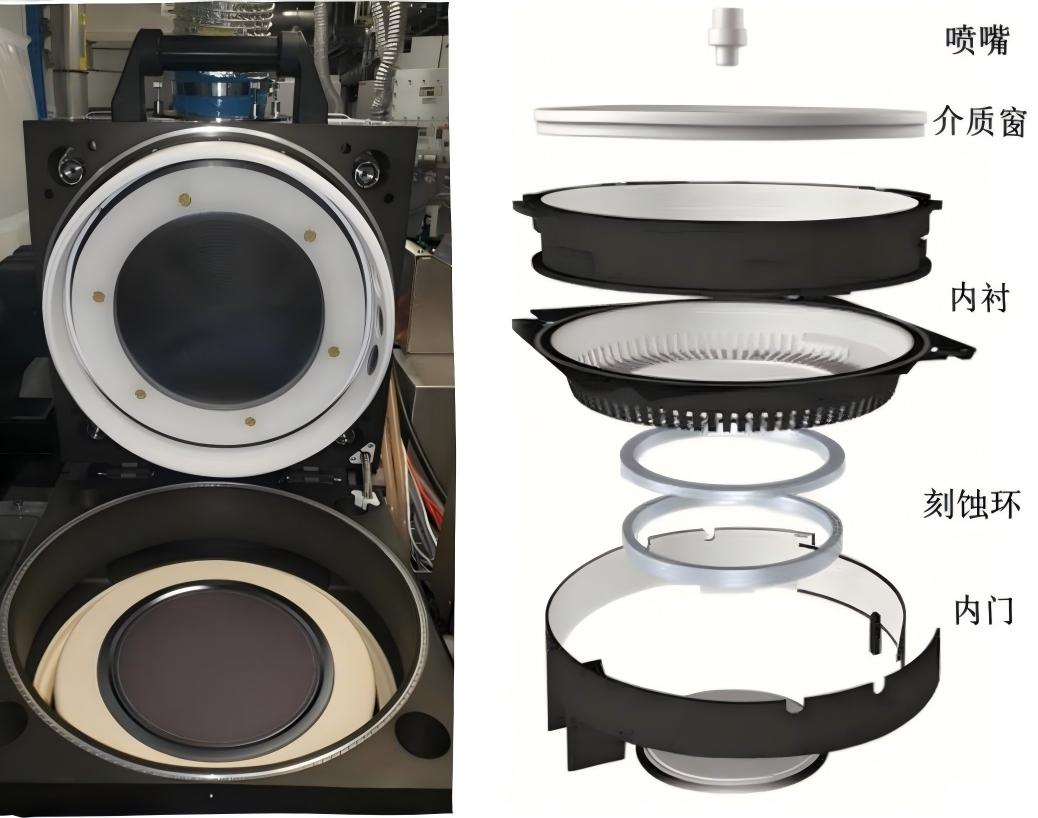

分类明确，适配全流程：按功能分为过渡腔、传输腔、反应腔，传输腔作为晶圆转移中间平台，过渡腔实现工艺环境平稳衔接，反应腔是晶圆加工生产的核心工作空间。
结构设计科学合理：遵循对称性第一原则，采用圆柱形或钟罩形（顶部穹顶）标准设计，宽高比控制在1.5:1至2:1之间，平衡气体扩散效率与等离子体耦合效率。
气路设计精准：进气采用多孔喷淋头实现均匀布气，抽气口设计为底部中心对称或环形对称，全方位保障工艺均匀性，提升芯片加工一致性。

►材质处理：

►性能指标：

超高密封性：高温压力腔体泄漏率低于10⁻⁹Pa·m³/s，可完美适配7nm及以下先进制程材料处理需求。
精准控制能力：刻蚀腔体具备亚纳米级尺寸控制能力与极高的工艺重复性，保障芯片加工精度。
优异温度稳定性：热壁式反应腔温度梯度＜±2℃，批次间重复性＞99%，确保工艺一致性。
高效加工效率：单晶圆反应腔单片晶圆沉积时间＜60秒，高深宽比结构填充能力＞95%，提升芯片生产效率。

►应用领域：

产业价值：助力半导体设备国产化替代，服务晶圆制造、先进封装等领域。

►经济效益分析：

直接成本节省分析：

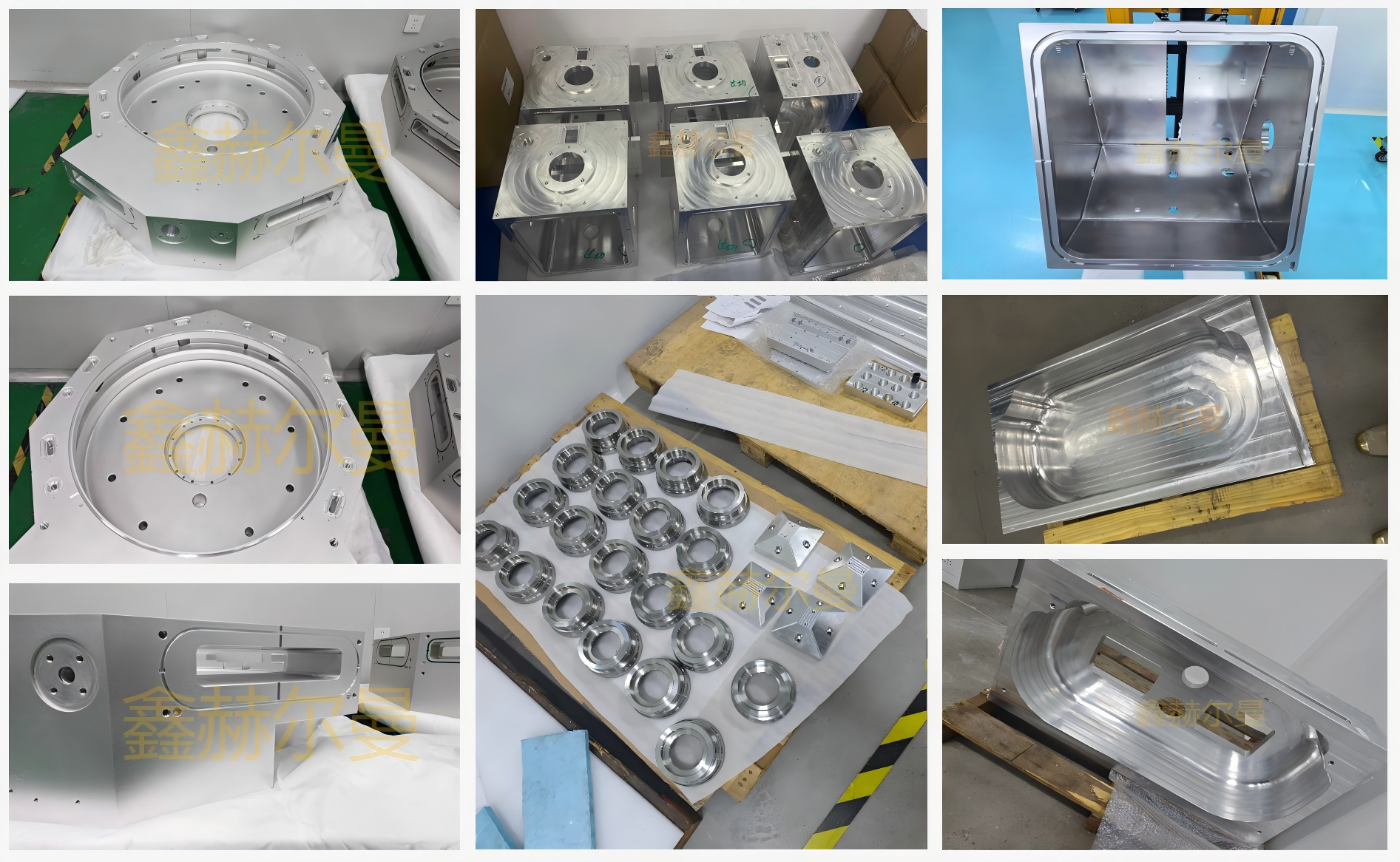

鑫赫尔曼生产车间简图介绍
